Bausatz Lichtschranke KB-4M, V1.0

Andere Kunden kauften auch

slide 6 to 8 of 5

Ähnliche Produkte

slide 5 to 7 of 7

Empfohlene Produkte

slide 5 to 7 of 8
Produktinformationen "Bausatz Lichtschranke KB-4M, V1.0"
Dieser Bausatz kann sowohl als Durchgangs-Lichtschranke oder Reflex-Lichtschranke eingesetzt werden. Idealerweise zum Abfragen von Türdurchgängen.

Technische Daten:

  • Betriebsspannung: 12 V- stabilisiert
  • Stromaufnahme: max. 70 mA
  • Arbeitsfrequenz: 3 kHz
  • Reichweite als Durchgangslichtschranke: min. 4 m
  • Reichweite als Reflexionslichtschranke: max. 0,5 m
  • Schaltgeschwindigkeit: ca. 0,2 sek
  • Potentialfreier Schaltausgang: 30 V/2 A

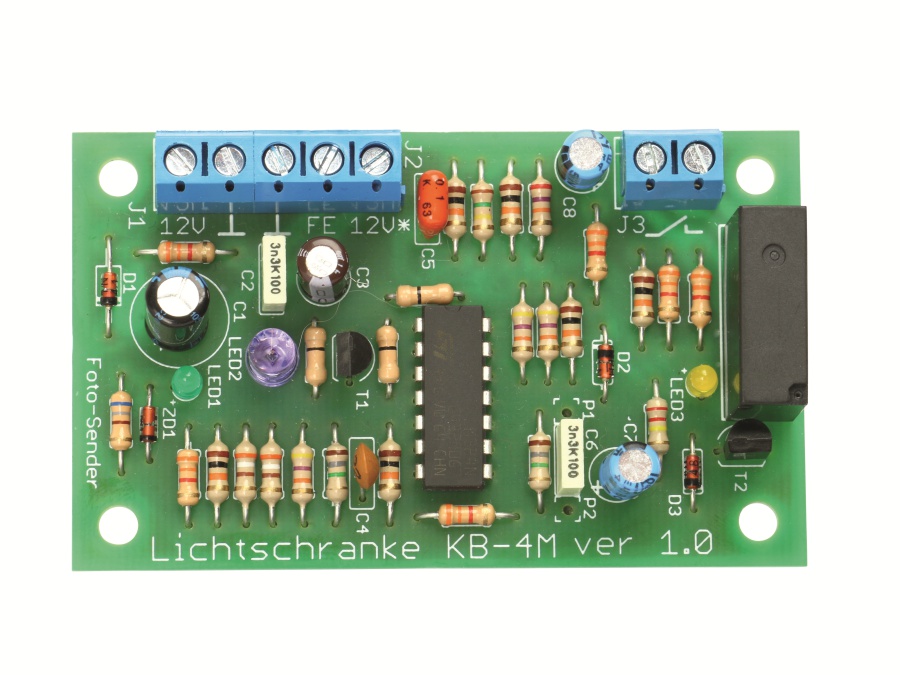

  • Maße Sender (LxBxH): 76x46x20 mm
  • Gewicht Sender: 30 g

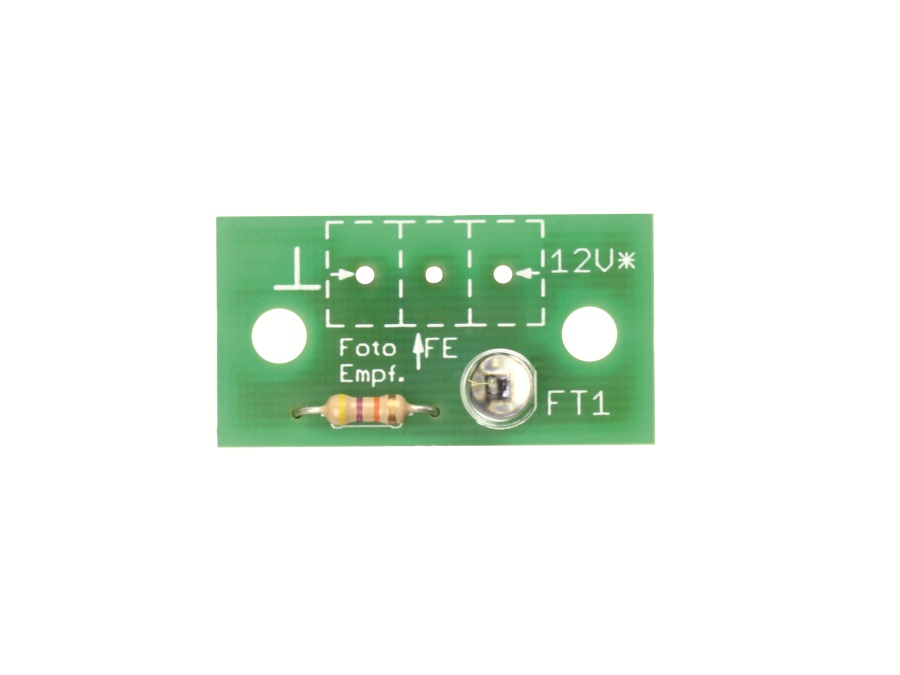

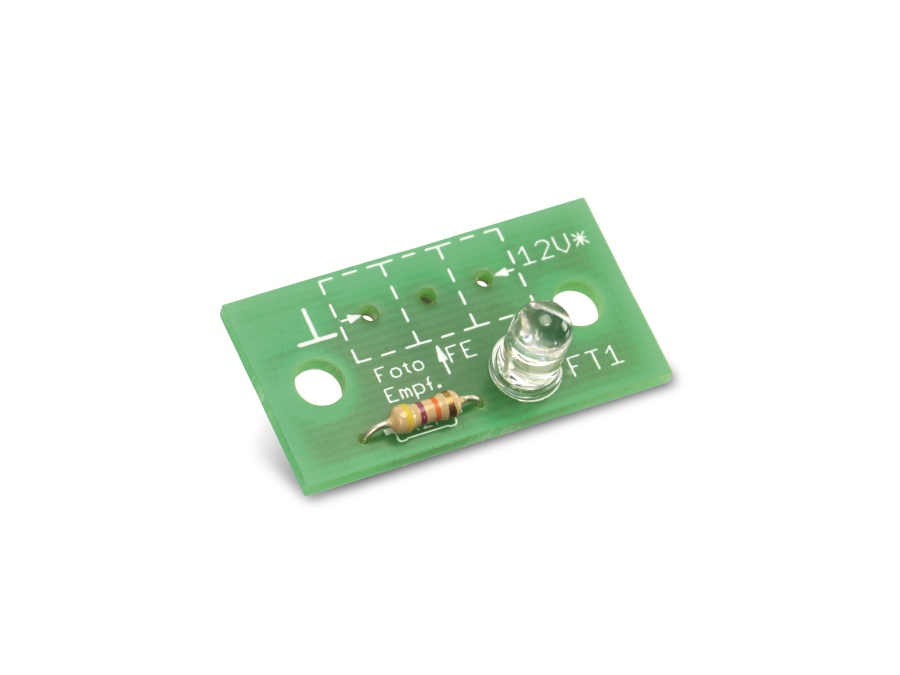

  • Maße Empfänger (LxBxH): 33x17x12 mm
  • Gewicht Empfänger: 1 g

Lieferumfang:

  • Bausatz
  • Aufbauanleitung

Verfügbare Downloads

Altersempfehlung: ab 12
Farbe: mehrfarbig
Menge: 1 St.
Schwierigkeitsgrad: Fortgeschrittene
Zustand: Neu

4 von 4 Bewertungen

3 von 5 Sternen


25%

0%

50%

0%

25%


Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


24. Januar 2022 22:44

Sehr guter Bausatz

3 Bausätze bestellt, alle waren komplett mit allen Bauteilen. Die Lichtschranke ist flexibel als Reflex-Lichtschranke oder mit abgesetztem Empfänger zu betreiben. Hohe Empfindlichkeit, daher musste bei geringerr Entfernung zw Sender und Empfänger mit einer Röhre o.ä. über der Sendediode bzw Fototransistor arbeiten. Relais öffnet bei Lichtunterbrechung. Hier wäre je nach Anwendung ein Wechselkontakt sinnvoll.

3. Juni 2021 13:34

nette Spielerei

Ich hatte vor gehabt, den Bausatz als Reflex-Schalter für eine defekte IR-Waschtischamatur zu nutzen. Klappt aber leider nicht, weil wohl die Hände nicht "reflektieren" . Kann aber auch sein, dass ich irgendwas nicht bedacht hatte...

5. Mai 2021 09:28

Super Preis, allerdings etwas erschwert, da der Widerstand für die Empfängerplatine fehlte.

Kein Problem für einen Bastler, einen fehlenden Widerstand aus der Grabbelkiste zu ergänzen. Sollte allerdings nicht passieren! Ein Anfänger würde wohl auf dem Schlauch stehen. Außerdem ist sie für den Außeneinsatz ungeeignet, da man sie zwar in ein Gehäuse montieren soll, dieses aber auf Grund der Hitzeentwicklung zweier Widerstände nicht verschließen soll. Daher für diese preiswerte und gut funktionierende Lichtschranke nur 6 Punkte.

26. Dezember 2021 16:13

Vorsicht funktioniert nicht !!

Vorsicht vor diesem Produkt. Es funktioniert nicht. Habe es voller Freude zusammengebaut und gelötet, aber die Funktion als Lichtschranke ist nicht gegeben. Die "Lichtschranke" schält nicht bei Abdeckung des Lichtstrahles, obwohl es in ein Gehäuse eingebaut war und der Lichtstrahl durch eine Röhre geführt wurde. Schade um das Geld.
