JOY-IT Mini-Handheld Oszilloskop DSO-200
- Display: 7,12 cm (2,8“), 320x240 LCD Display
- Akku: 1000 mAh Lithium-Akku, aufladbar via USB-C (5 V / 1 A)
- Bandbreite: 200 kHz
- Abtastrate: 2,5 MS/s
- Kompaktes, robustes Design mit integriertem klappbaren Standfuß
- Sale
- Sale
- Sale
- Sale
- Sale
- Sale
- Sale
- Sale
- Sale
Features:

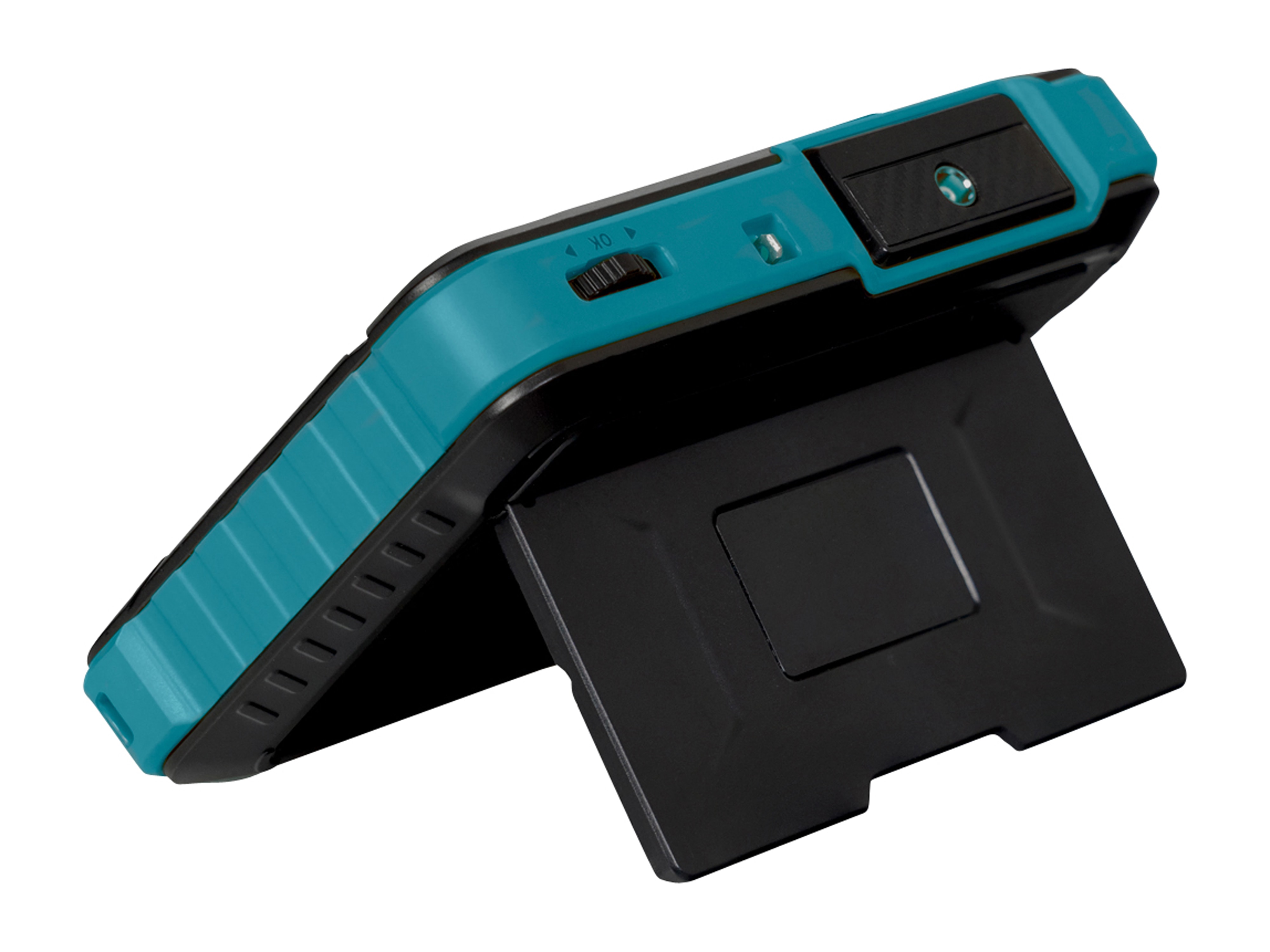

- Integrierter, um 90° klappbarer Standfuß
Technische Daten:
- Display: 7,12 cm (2,8“), 320x240 LCD Display
- Abtastrate: 2,5 MS/s
- Bandbreite: 200 kHz
- Vertikale Empfindlichkeit: 10 mV/ Div - 20 V/ Div
- Horizontaler Zeitbereich: 10 μs/ Div - 50 s/ Div
- Prüfspannungsbereich: X1: 80 Vpp (-40 V - 40 V) X10: 800 Vpp (-400 V - 400 V)
- Triggermodi: Auto, Normal, Single
- Kopplung: AC, DC
- Kalibrierung (Rechteckwelle): Frequenz: 1 kHz Tastverhältnis: 50%
- Akku: 1000 mAh Lithium-Akku, aufladbar via USB-C (5 V / 1 A)
- Abmessungen: 99x69x20 mm
Lieferumfang:
- DSO-200
- USB-C Kabel
- Handschlaufe
- Oszilloskop-Tastkopf
- Prüfklemme mit Krokodilklemmen
- BNC-Adapter
- Anleitung
Verfügbare Downloads
| Abtastrate: | 2,5 MSa/s |
|---|---|
| Anzahl Kanäle: | 0 St. |
| Bandbreite in MHz: | 200 kHz |
| Breite: | 99 mm |
| Displaydiagonale: | 2,8 Zoll |
| Displaydiagonale (metrisch): | 7,12 cm |
| Farbe: | türkis-schwarz |
| Höhe: | 20 mm |
| Länge: | 69 mm |
| Menge: | 1 St. |
Anmelden
12. Februar 2024 15:49
Supper Teil um schnell und günstig mal was zu Kontrollieren. Dank eingebautem Akku immer bereit.
Wirklich schickes Teil für Bastler oder auch im service einzusetzen.
23. Juli 2024 17:15
RonDanton
Habe ich wegen Akkubetrieb und Grösse gekauft, kann mal eben in die Tasche gesteckt und mitgenommen werden wenn auserhalb der Werkstatt Not am Mann ist. Im NF Bereich Brauchbar, Für Anfänger und Kinder zum Lernen sehr gut. Es muss nicht immer ein Teures highend Gerät sein.
11. Dezember 2024 07:05
Funktioniert besser als erwartet
Für den Hobby- Elektroniker ein wertvolles Gerät zu einem super Preis.
2. April 2024 14:01
Günstiges Einsteiger Oszi
Günstiges Oszi für Bastelanwendungen. Die beigelegte Beschreibung listet auf, wie die einzelnen Funktionen eingestellt werden, mehr aber auch nicht -- Für jemanden, der weiß, wie ein Oszi funktioniert ist das auch genug, ein Neuling wird etwas experimentieren müsen. Leider fehlt eine Beschreibung zum mitgelieferten Tastkopf, auch erschließt sich mir der Sinn der bunten Ringe nicht wirklich. Leider ist im Internet auch keine bessere Beschreibung zum Download bereit gestellt. Sonst ist das ein tolles Teil, was genau das macht, wozu es gebaut wurde. Super Preis-Leistungsverhältnis.
13. April 2024 09:58
Gut z gebrauchen
Gutes Grätb3580
