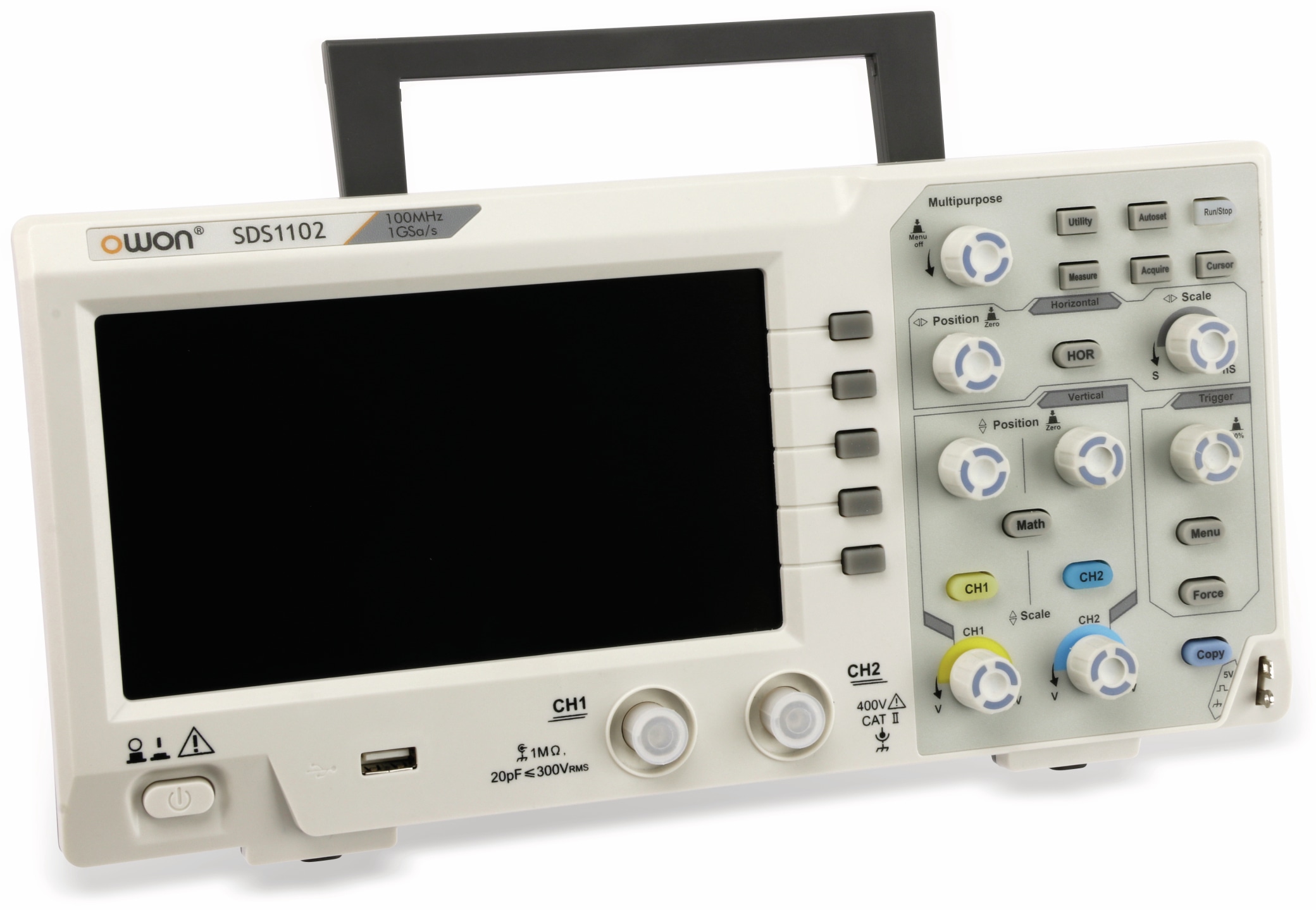

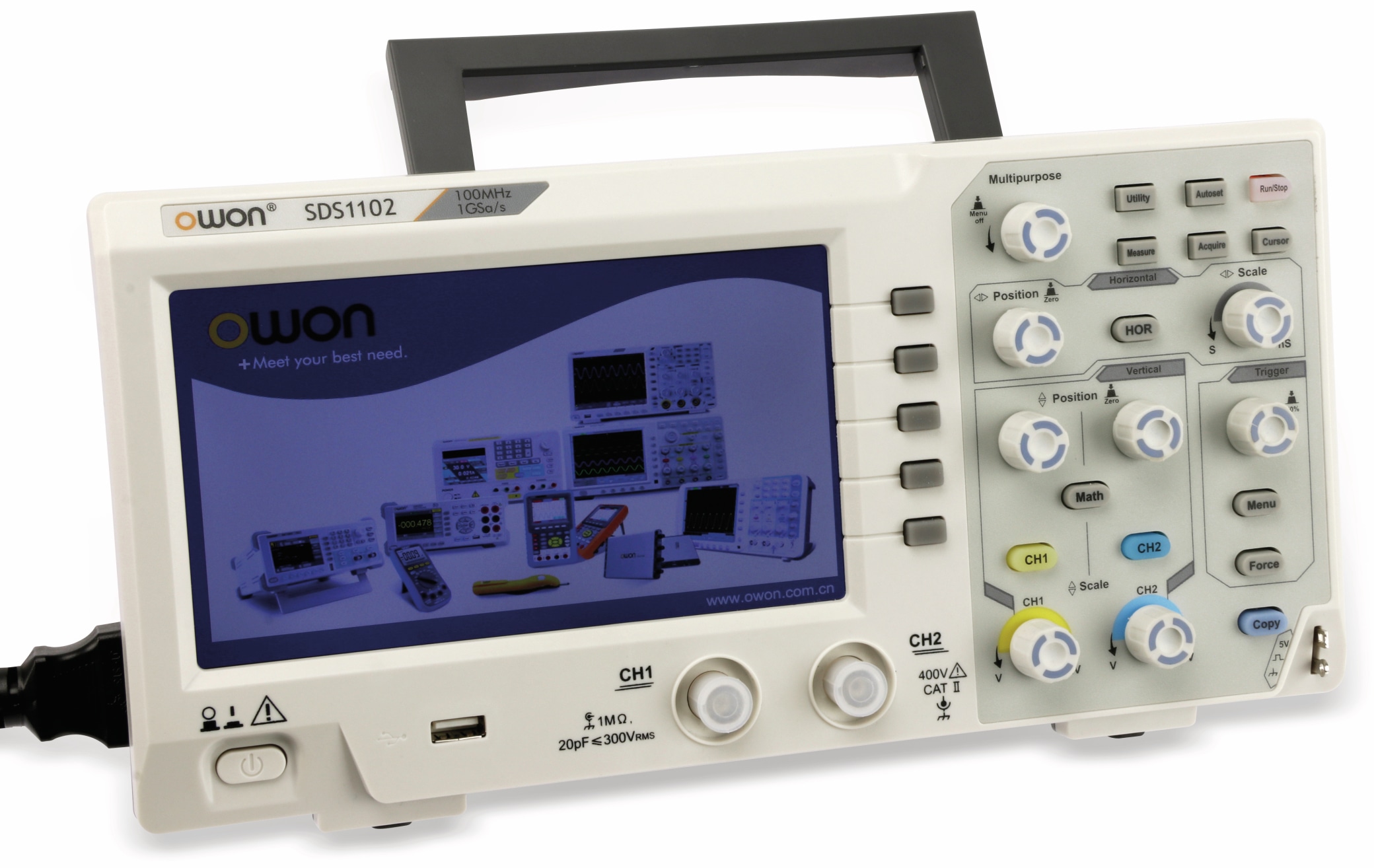

249,00 €*
inkl. MwSt. zzgl. Versand
- ideal für Service und Hobbywerkstatt
- hochauflösendes 7" Farb-LCD-Bildschirm
- sehr hohe Bandbreite (100 MHz)
- 2 Kanäle
- Großer 7" Farb-LCD-Bildschirm
Technische Daten:
- Betriebsspannung 100...240 V~
- 2 Kanäle
- 17,8 cm (7") Farb-Flachbildschirm, 800x480 Pixel

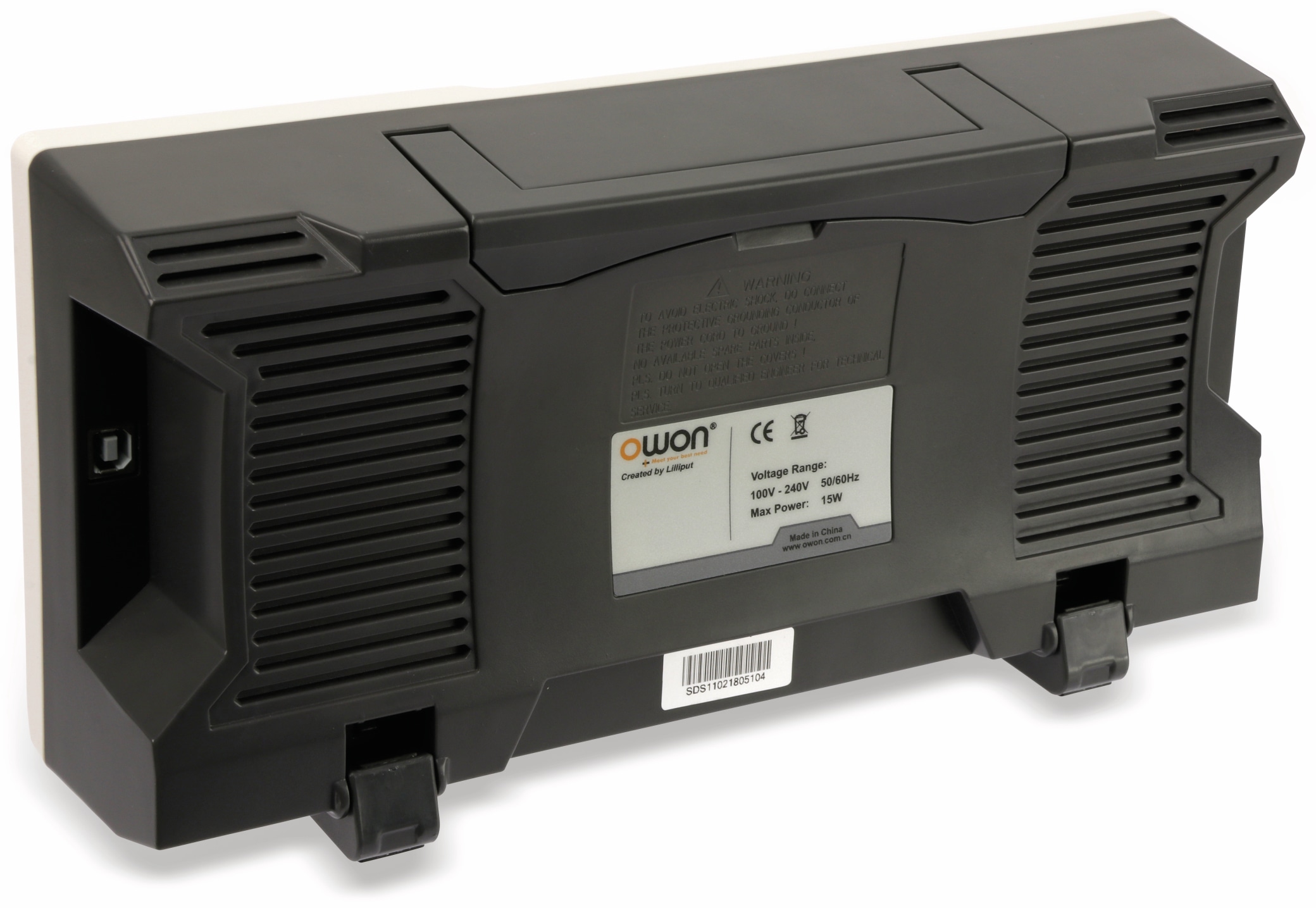

- Schnittstellen: USB-A (Frontseite) zur Datenspeicherung, USB-B (Rückseite) zur Verbindung mit dem PC
- Bandbreite: 100 MHz
- Abtastrate: 1 GS/s (Real-Time)
- Speichertiefe: 10k
- Anstiegszeit: < 3,5 ns
- Eingangskopplung: DC, AC, GND
- Y-Teiler: 5 mV/div…5 V/div
- X-Teiler: 2 ns/div…1000s/div (Abstufung 1-2-5)
- Vertikale Auflösung A/D Konverter: 8 bit (2 Kanäle gleichzeitig)
- Trigger-Arten: Edge, Video
- Trigger-Modi: Auto, Normal, Single
- Mathematische Funktionen: +, -, x, /, invert, FFT
- Steuerung und Auswertung über den PC möglich
- Rekorder mit Wiedergabefunktion für Signalverläufe
- Speichermöglichkeit für Bildschirminhalte
- Menüsteuerung
- Auto-Messfunktionen
- Gewicht: ca. 1,1 kg
- Maße (BxHxT): 301x152x70 mm

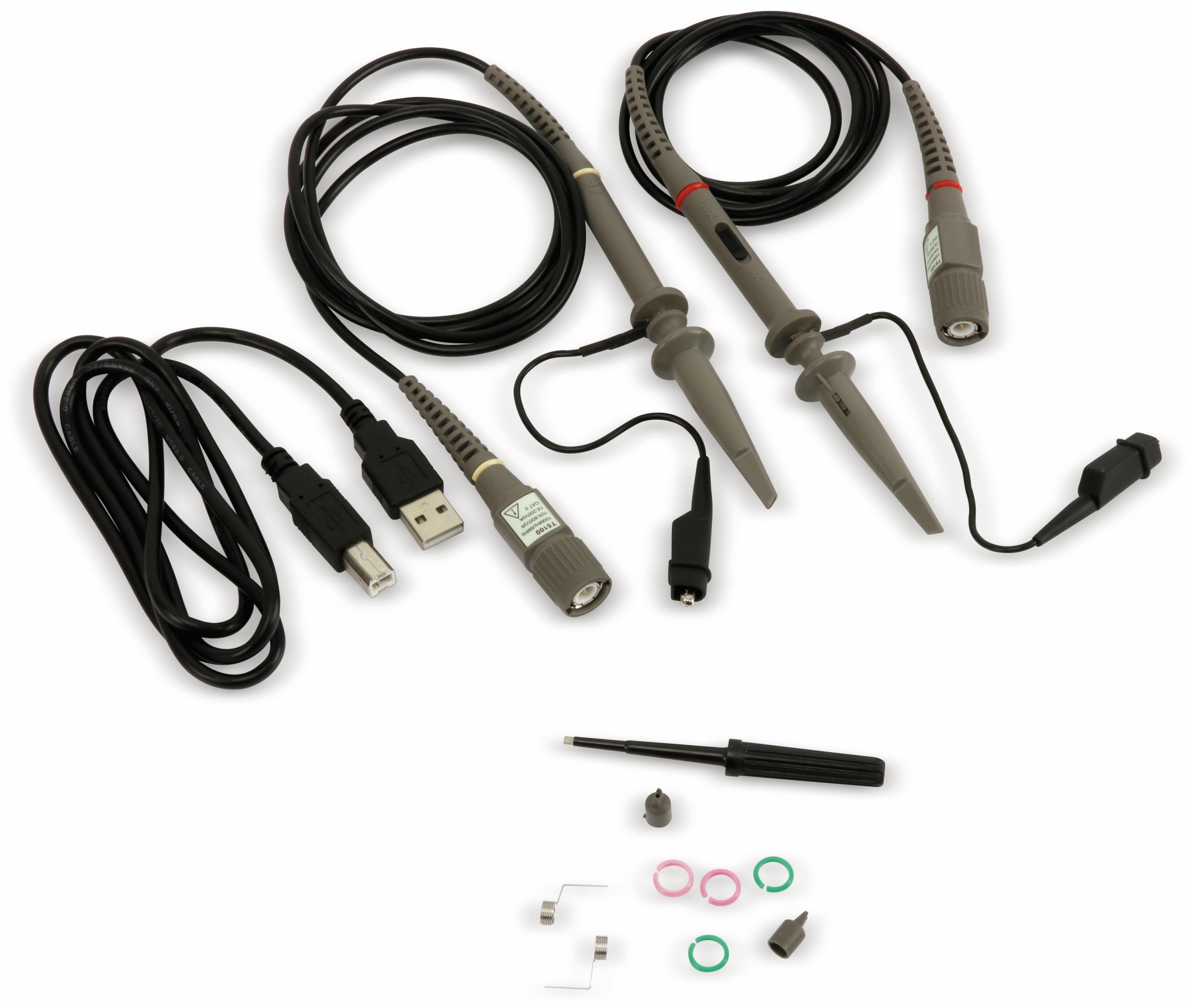

Lieferumfang:
- Oszilloskop
- Netzleitung
- 2x Tastkopf T5100 (10:1, 100 MHz, 10x 600 V, 1x 200 V)
- Kalibrierstift
- USB-Kabel
- Software CD
- Anleitung
Verfügbare Downloads
Anmelden
10. Juni 2024 09:00
Klasse Gerät! Auch durch die Speichermöglichkeit und Darstellung über Schnittstelle auf den PC lässt dieses Gerät keine Wünsche offen. Für meinen Bedarf als Hobbyelektroniker vollkommen ausreichend.
Das Gerät entspricht meinen Erwartungen
4. Juli 2023 10:25
Erstaunlich; was einst (vor dreißig Jahren) in einem 100 MHz Technotronik Doppelstrahl steckte. Das kostete gebraucht aus Militärbeständen 10000.- ÖS Schilling.
Hervorragendes Preis Leistungs Verhältnis. Akzeptables Signal/Rausch Verhältnis. Winzig bei dieser Leistung.
18. Juli 2021 08:36
Für den Preis sehr gut. Macht auch einen sehr wertigen Eindruck. Für meine Zwecke, ich brauche ca. 2x im Jahr ein Oszi, völlig Okay.
.
27. Oktober 2020 17:05
Super Oszilloskop, Verbindung zu Windows 10, 64bit, funktioniert gar nicht.
Das Oszilloskop ist absolut Spitze und ich war überrascht, welche Funktionen man für diesen Preis bekommt, z.B. Mathematik, FFT, etc. Ich wollte es dann an meinen PC anschließen (Windows 10, 64bit). Nach dem Einstecken des USB-Kabels passiert gar nichts und ich kann daher nicht mal den Treiber installieren. Als Standalone-Labor-Gerät bin ich allerdings begeistert und es ist dazu sehr gut zu nutzen.
8. März 2023 19:21
Ein schönes Oszilloscop.
Das Speicheroszilloscop ist nicht nur für Afänger zu empfehlen, auch Profis können es zur Fehlersuche sehr gut gebrauchen. Ein wirklich schönes Gerät, mit dem es Spaß macht zu arbeiten.
13. Juni 2022 16:39
Beeindruckend
Ich habe mir diesen Messgerät als digitale Ergänzung zu meinem guten alten Hameg HM203-6 geholt. So sehr ich mein Hameg auch lieb hab, aber einige Messaufgaben sind damit schon sehr schwer zu erledigen. Gerade niederfrequente Messungen(ca.die angegebenen 20MHz Bandbreite werden eingehalten. Irgendwo habe ich, während meiner vorgehenden Recherche, mal gelesen, das die FFT auf diesem Gerät nicht korrekt funktionieren soll. Dies kann ich nicht bestätigen. Die FFT macht genau was sie soll und das in einer durchaus angemessenen Geschwindigkeit. Das Userinterface läuft flüssig und nachdem ich fast einen ganzen Tag an dem Gerät gedreht und gedrückt habe und dabei nahezu alle Menüpunkte durchgegangen bin, habe ich soweit auch keine Softwarebugs feststellen können. Dem Gerätegehäuse und den Drehknöpfen merkt man natürlich an, das irgendwo gespart werden musste, aber wenigstens wurde hier an der richtigen Stelle gespart. Um es besser zu umschreiben: Wenn man schon mal mit einem teuren Tektronix oder LeCroy gearbeitet hat, wird man den Qualitätsunterschied merken, aber es ist meiner Meinung nach nicht so schlimm, dass man deswegen gleich behaupten müsste, dass es stören würde und ich denke auch nicht, das die Lebensdauer der verbauten Drehregler sonderlich kurz sein wird. Ansonsten wirkt das Gehäuse erstaunlich wertig. Einzig beim Multipurpose Drehregler wäre es noch schön gewesen einen abgestuften Regler, wie bei den Reglern für die Vertikale Empfindlichkeit zu haben, da dies besser mit der Menüführung harmonieren würde (ist bei dem Preis aber schon Meckern auf hohem Niveau). Die Mitgelieferten Tastköpfe erfüllen ihren Zweck und können mit kleinen Ringclips farbcodiert werden, um mit den Kanalfarben zu übereinzustimmen. Eine Sache die mir bei diesem Gerät noch sehr positiv aufgefallen ist, ist, dass das Speichern von Screenshots sehr schnell geht. Ich habe schon mit viel teureren Oszilloskopen gearbeitet, die fast eine Minute gebraucht haben, um einen Screenshot zu speichern. Dieses hier braucht allerdings nur wenige Sekunden und man kann außerdem noch selbst einen Namen vergeben (gut, die Eingabe erfolgt per Dreh-Drück Regler, aber immer hin). Das einzig wirklich große "Problem" ist, dass die Installation des PC-Treibers, nun ja, sagen wir mal "herausfordernd" ist. Bislang ist es mir leider nicht gelungen den Treiber zu installieren. Da ich aber eh nicht sonderlich daran interessiert bin überhaupt ein Oszi am PC anzuschließen, ist das für mich kein Problem und meinetwegen könnte man sich ein PC-Interface bei diesem Gerät (bzw. generell in dieser Preisklasse) sowieso komplett sparen. Ich bin schon sehr zufrieden damit Screenshots auf USB aufnehmen zu können. Durch den geringen Speicher können Phänomene wie niederfrequente Aliase entstehen, bzw. können, Teile des Signals "verschluckt" und dadurch nicht angezeigt werden, wenn M(zeit/div) viel größer ist, als die Periodendauer des Signals. Konkret tritt dieser Effekt ab etwa 5-facher Periodendauer/div auf für eine Rechteckkurve mit einem Dutycycle von 1% (gemessen für f=10kHz) (Diese Messung stellt aber auch schon fast einen Extremfall dar, denn bei einem Analogoszi kann man bei gleicher Messung, in einem hellen Raum und/oder bei zu geringer Strahlintensität die kurzen Pulse auch schnell mal übersehen). Das ist also eine Limitierung, mit der man leben kann, solange man vor der Messung ungefähr sagen kann, was man erwartet und normalerweise will man ja eh keine 30-50 Perioden auf dem Bildschirm haben. Außerdem kann das mit jedem digitalen Oszi passieren, nur wird es halt mit mehr Speicher unwahrscheinlicher bzw. tritt erst für deutlich schmalere Signalanteile/Pulse auf. Speicher, der schnell genug ist, um in einem Oszi zum Einsatz zu kommen ist aber nun mal teuer und das ist ja genau das was was dieses gerät nicht ist. Das ist halt eine Abwägung, die getroffen werden muss. Dennoch würde ich dieses Oszi nicht als grundsätzlich schlecht bezeichnen, da es, trotz dieser Limitierung, für viele Anwendungen doch ausreichend ist (für die allermeisten von meinen jedenfalls). Man muss halt wissen, ob das Gerät zur Anwendung passt, aber bei welcher messtechnischen Aufgabe ist das denn nicht so? Exakt! Bei keiner. Und ich möchte noch mal betonen: Trotz des geringen Speichers können die allermeisten Signale problemlos analysiert werden. Sogar eine Amplitudenmodulation (1KHz und 84kHz) habe ich auf dem gerät schon dargestellt, ohne das es dabei Probleme gab. Die Haupt"schwächen" dieses Gerätes sind natürlich der geringe Speicher und, je nach Anwendung, der "geringe" Funktionsumfang (wobei eine funktionierende FFT für den Preis schon ganz nett ist). Aber für den Preis ist dieses Gerät doch wieder ein beeindruckendes stück Technik und wenn man nicht gerade einen 1ns Nadelpuls finden will, der nur alle 100 Periodendauern auftritt und auf Funktionen wie serielle und andere exotische Triggerfunktionen verzichten kann ist dieses Oszilloskop ein sehr gutes Gerät, gerade wenn man nur ein geringes Budget gesetzt hat und/oder Student ist.
19. August 2021 05:55
Prima Preis-/Leistungsverhältnis
Ein sehr gutes Angebot, ebenso gut ausgeführt. Die Funktionen passen - auch die Anbindung an den PC funktioniert. Alles in allem sehr gut.
18. Januar 2023 14:03
Für alle Altersgruppen geeignet
Ich habe mich als alter Elektronikbastler jetzt als Rentner noch entschlossen etwas dazuzulernen. Da ich schon immer mit einem Oszilloskop geliebäugelt habe und das Angebot von Pollin sehr verlockend war, habe ich mir dises Oszilloskop gekauft. Ich werde demnächst erst einmal klein anfangen und mir die Grundlagen erarbeiten. Auf enigen Youtube Kanälen gibt es schöne Anleitungen und Beispiele für Anfänger. Auch die gute Anleitung, die dem Produkt beiliegt, reicht für den Anfang aus. Ich habe früher schon mit Röhrenoszilloskopen gearbeitet - dieses hier ist von der Übersicht her genau das Richtige für Anfänger. Da ich nur im Niederfrequenzbereich bastle, reicht der Frequenzbereich bis 20 Mhz völlig aus.
26. November 2020 08:33
Super Preis-Leistungsverhältnis, leider kein externer Trigger
Kompakt und handlich, intuitive Bedienung, ein super Preis-Leistungs-Verhältnis - genau das richtige für die Hobby-Werkstatt. Nur zwei Kritikpunkte: 1. Das Gerät hat keinen Anschluss für ein externes Triggersignal. 2. Die Schutzfolie des Displays ist - anscheinend beim Zusammenbau - so unter den Gehäuserand eingeklemmt worden, dass sie nur mit Mühe entfernt werden kann, ohne das Display zu beschädigen.
23. Februar 2021 19:04
Erstaunliche Leistung für diesen Preis
Natürlich gibt es bessere Oszilloskope. Die gibt es immer, aber I. A. deutlich teurer. Die Bedienung ist stellenweise etwas gewöhnungsbedürftig, die durch das geringe Gewicht und den damit verbundenen etwas unsicheren Stand 8erschwert wird. Man gewöhnt sich aber schnell an die richtige Abfolge der verschiedenen Knöpfe. Das Display ist hell und auch im Hellen gut ablesbar. Den Datenaustausch über USB mit einem Computer hätte ich mir ausführlicher und besser dokumentiert gewünscht, dafür gibt es Punktabzug, genauso für das dürftige Supportangebot auf der Herstellerseite. Aber das war es dann schon mit der Kritik. In meinen Augen eine klare Kaufempfehlung.
