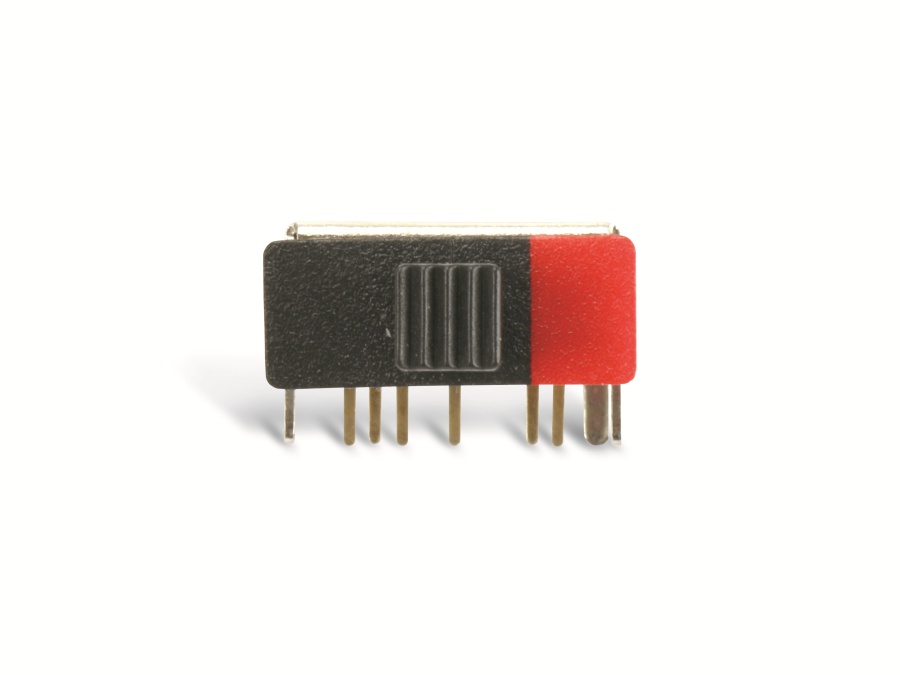

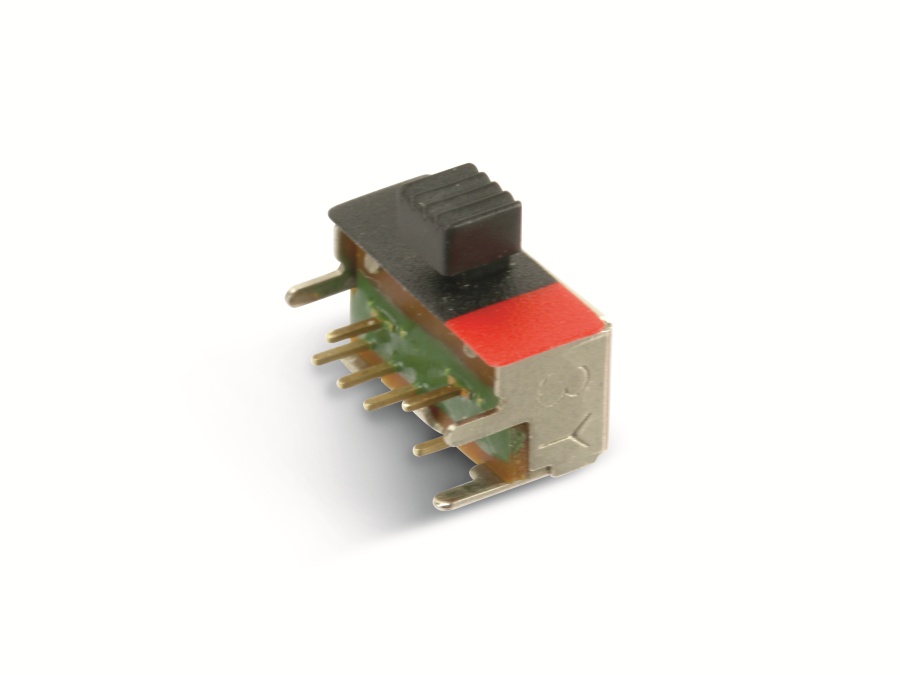

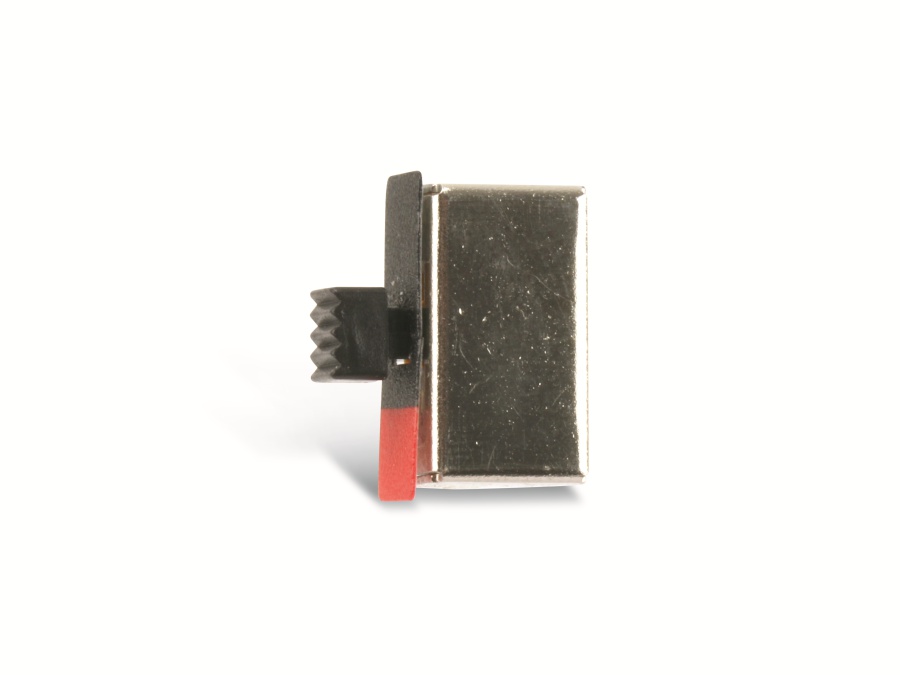

- Abgewinkelter Schiebeschalter für Printmontage
- 3 Schaltstellungen und zusätzlicher Taster-Funktion
- Taster kann in allen 3 Schaltpositionen betätigt werden
- Polzahl: 1-polig
- Ausführung: 1P3T (EIN-EIN-EIN)
- Sale
- Sonderposten
- Sale
- Sonderposten
- Sale
- Sonderposten
- Sale
- Sonderposten
- Sonderposten
- Sale
- Sonderposten
- Sale
- Sonderposten
- Sale
- Sale
- Sonderposten
- Sale
- Sonderposten
- Sale
- Sonderposten
- Sale
- Sonderposten
- Sale
- Sonderposten
- Sale
- Sonderposten
Technische Daten:
- Polzahl: 1-polig
- Ausführung: 1P3T (EIN-EIN-EIN)
- Taster: 1 Schließer
- Schaltstrom: max. 0,3 A
- Schaltspannung: max. 50 V-
- Schieberlänge: 3,5 mm
- Rastermaß: 2 mm
- Maße (LxBxH): 13x7,5x6 mm
| Farbe: | schwarz |
|---|---|
| Material: | Kunststoff |
| Menge: | 1 St. |
| Polzahl: | 1 St. |
| Schalter- / Tasterbeleuchtung: | Nein |
| Schalter- / Tasterfunktion: | tastend |
| Schaltkontakte: | Ein-Ein-Ein |
| Schutzart: | keine Angabe |
Anmelden
2. Mai 2024 18:02
Schöner kleiner Schalter mit vielen Einsatzmöglichkeiten
* Funktioniert wie erwartet: jede der drei Positionen hat einen Kontakt (+gemeinsamen pin) - und der Ein-Taster nochmal seine zwei separaten Pins = super! # Ich will es mal für Ardunino / ATtiny probieren, als [ Aus - Extern - Batterie ] + Reset-Taster # wäre aber auch als Batterie-Test-Taster + irgendwelche Stufen umschalten (zB. Aus / reduziert / hell?) gut geeignet # bei mir war nur die Blende verdreht - da die dann übersteht - oder nur für Montage über den Rand der Platine; * Blende kann aber auch ganz abgenommen werden: hat einen Einschnitt/Schlitz (das kann man auf den Artikelbildern auch oben erahnen) * Das Rastermaß ist "irgendwas" und leider so gar nicht Experimentier-/ Lochrasterplatinen freundlich (eher versetztes RM2.0 mm und somit alle 1mm); # ich werde wohl nur die Gehäuse-Zapfen einlöten und sonst großzügig freilassen und Kabel anlöten)
