UNI-T Speicher-Oszilloskop UPO1204, 4 Kanal, 200 MHz, 2 GSa/s

Das digitale Oszilloskop der UPO1000-Serie nutzt die neu entwickelte digitale 3D-Technologie Fast Acquire Phosphor™ von UNI-T. Das Gerät ist mit einer Bandbreite von 200 MHz ausgestattet und die Echtzeit-Abtastrate beträgt bis zu 2 GSa/s. Die gesamte Serie ist standardmäßig mit 4 Kanälen ausgestattet; unterstützt unabhängiges DVM-Modul; verfügt über umfangreiche Trigger- und Busdekodierungsfunktionen und unterstützt Hardware-Echtzeitdekodierung im gesamten Speicher. Es kann in großem Umfang in den Bereichen Kommunikation, Halbleiter, Computer, Design integrierter Schaltkreise, Instrumentierung, Industrieelektronik, Unterhaltungselektronik, Automobilelektronik, Feldwartung, Forschung und Entwicklung/Bildung und vielen anderen Bereichen eingesetzt werden.

Features:

• Die maximale Speichertiefe beträgt 56 Mpts
• Wellenform-Erfassungsrate von bis zu 500.000 Wfms/s
• Ermöglicht die kontinuierliche Wellenformaufzeichnung von 120.000 Bildern in Echtzeit
• Automatische Messung von 36 Wellenformparametern
• Der Messbereich ist in Bildschirm- und Cursorbereich unterteilt
• DVM unterstützt AC/DC-TRMS-Messungen (True Virtual Value)
• Innovative RS232-, I2C- und SPI-Vollspeicherhardware für Echtzeit-Dekodierung
• Ultra-Phosphor-Anzeigeeffekt, 256-Graustufen-Anzeige
• Unterstützt den programmierbaren SCPI-Standardbefehl
• Unterstützt Web-Zugriff und -Kontrolle

Technische Daten:

• Betriebsspannung: 100...240 V~
• Kanäle: 4
• Display: 17,78 cm (7") TFT-LCD, WVGA (800x480 Pixel)
• Bandbreite: 200 MHz
• Abtastrate: 2 GSa/s (Single Channel), 1GSa/s (Dual Channels), 500MSa/s (Four Channels)
• Speichertiefe: 56 Mpts
• Anstiegszeit: ≤ 1,8 ns
• Eingangskopplung: DC, AC, GND
• Y-Teiler: 500μV/div...20 V/div
• X-Teiler: 1 ns/div...1000 s/div
• Vertikale Auflösung A/D Konverter: 8 bit
• Trigger-Arten: Edge, Pulse Width, Video, Slope, Runt Pulse, Over-Amplitude Pulse, Delay, Timeout, Duration, Setup Hold, Nth Edge, Code Pattern
• Trigger-Modi: Auto, Normal, Single
• Mathematische Funktionen: +, -, x, /, FFT, digital filtering, logische Funktionen, erweiterte Funktionen
• Frequenzzähler: 7-stellige Hardware-Frequenzmessung
• Speichermethoden: Setup, Wave, Bitmap

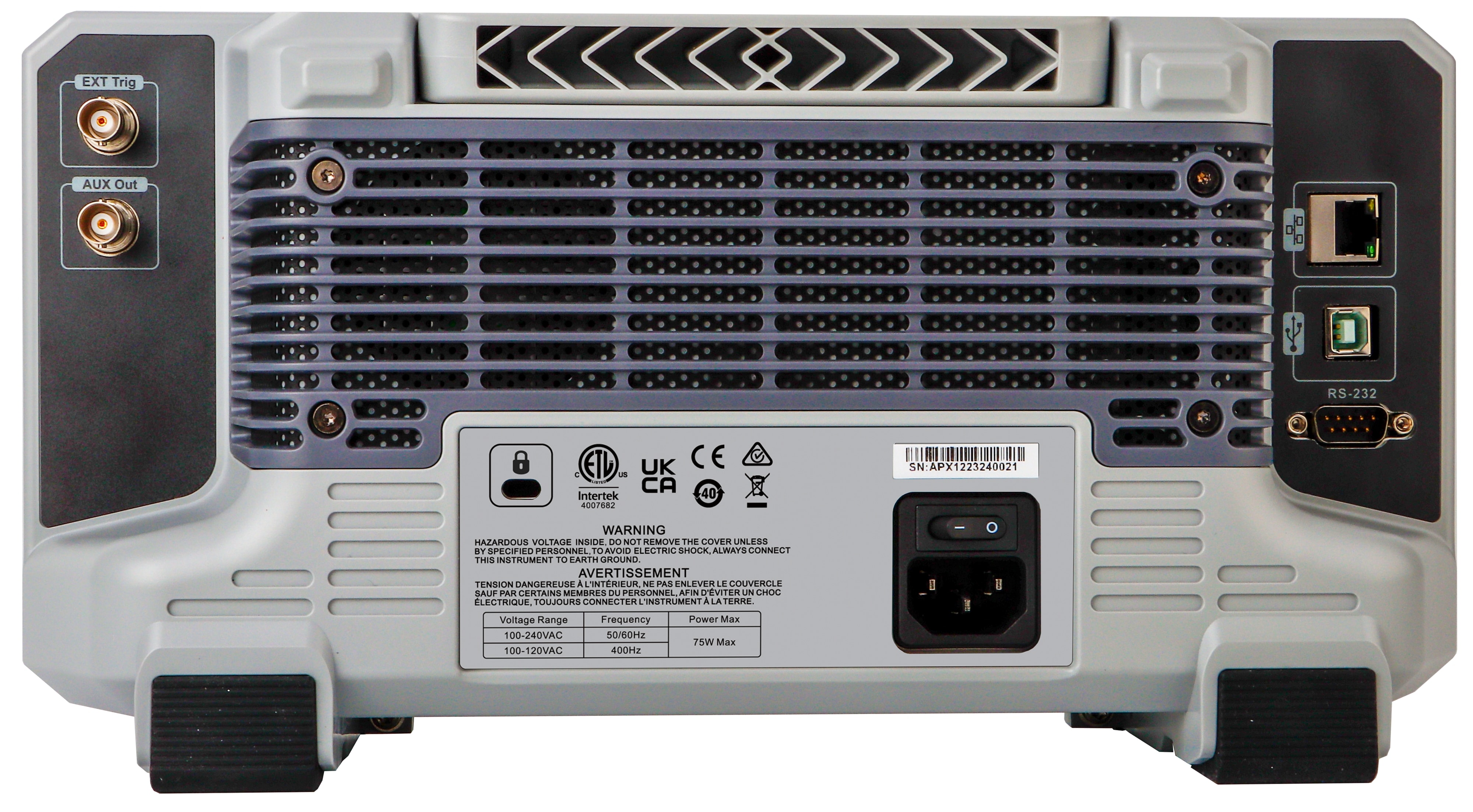

• Schnittstellen: USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail, DVM)
• Gewicht: 2,45 kg
• Maße (BxHxT): 306x138x107 mm

Lieferumfang:

• Speicher-Oszilloskop UPO1204
• Netzkabel
• USB-Kabel
• 4x Tastkopf (10:1, 200 MHz)
• Anleitung
